Максимальная максимальная нагрузка 10 кг (20,05 фунта)
Пан/АзимутУгол: 0-360 °; Угол наклона/Эвелатион: -90 ° ~- 40 °
Скорость лотка/азимута 0,01 ~ 100 °/с; Скорость наклона/высоты 0,01 ~ 40 °/с
Предустановленная точность: ± 0,1 °
Высокоточный шаговый двигатель и червячный привод с зубчатой передачей
Пан/АзимутСкорость до 100 °/с
Управление панорамированием RS485 или RS422 с протоколом Pelco P/D
Обратная связь положения поддержки и абсолютное положение
Поддержка саморегулирующейся блокировки в направлении наклона
Номинальный IP66 для попадания пыли и воды

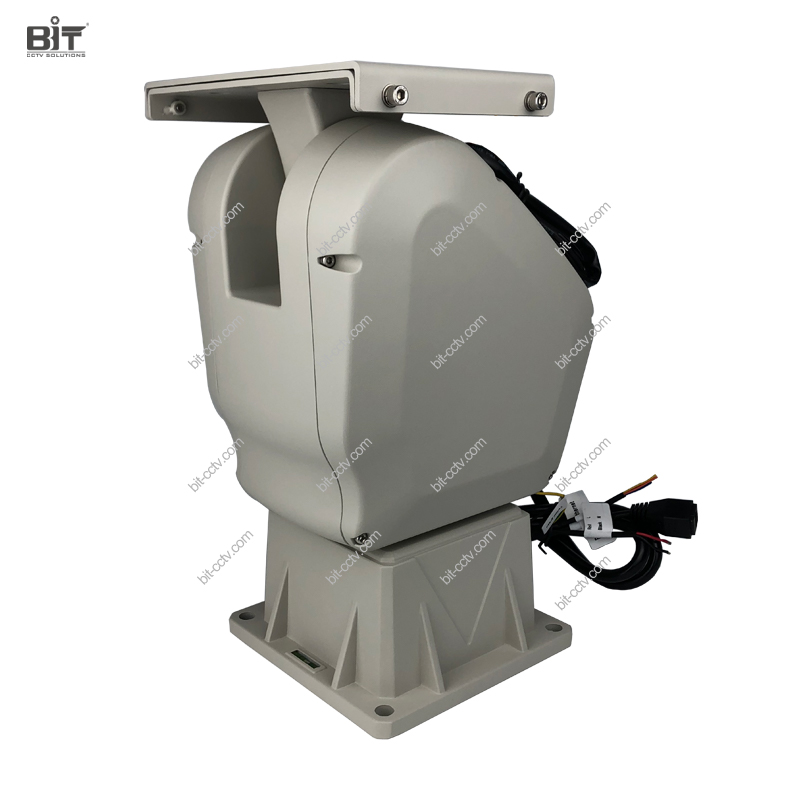

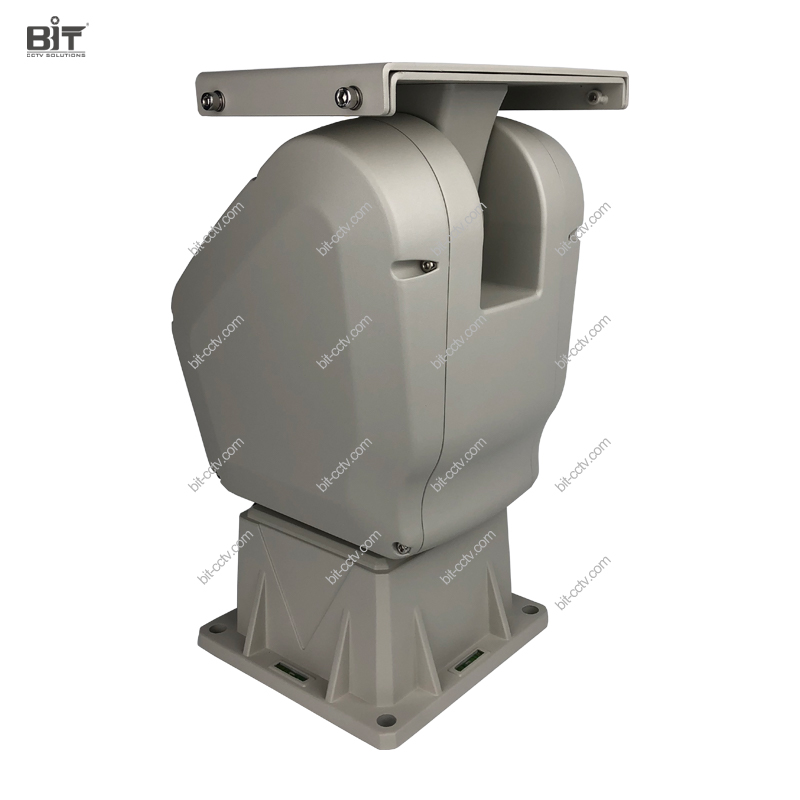

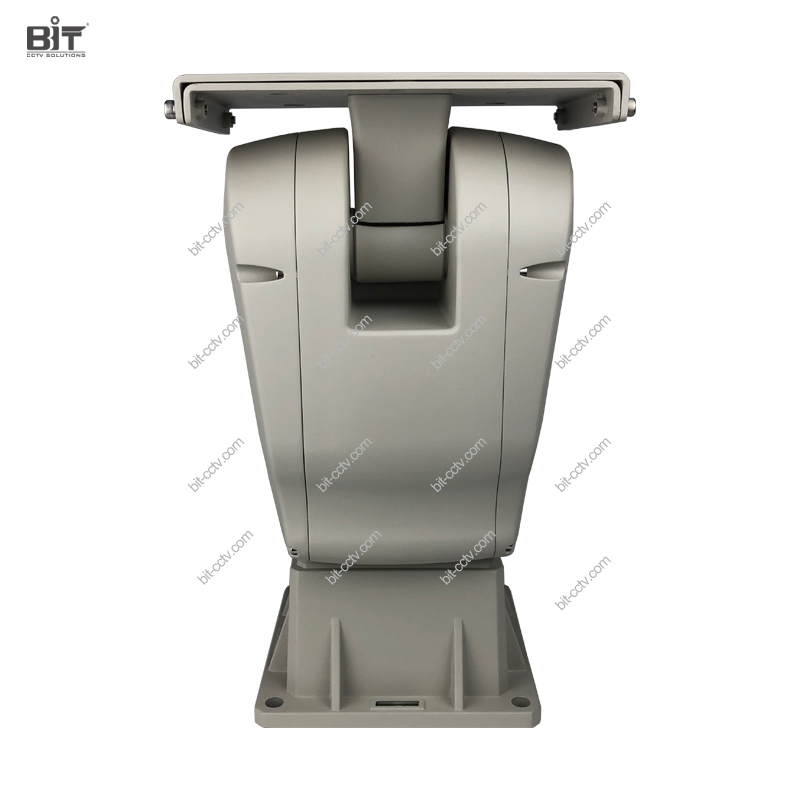

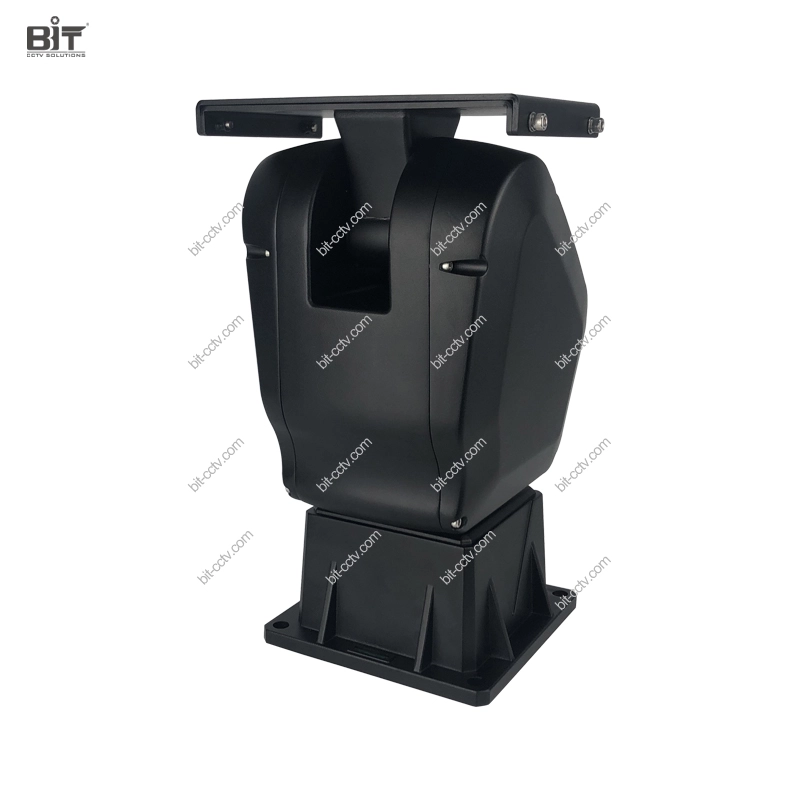

BIT-PT410-это усовершенствованный высокоскоростной легкий блок наклона панорамирования как для внутреннего, так и для наружного применения. При максимальной грузоподъемности 10 кг (20,05 фунта) скорость вращения панорамирования может составлять до 100 °/с для быстрого позиционирования цели. Воспользовавшись преимуществами высокоточного шагового двигателя и режима червячного/зубчатого привода, он имеет точность позиционирования 0,1 градуса для повторного позиционирования и управления чрезвычайно низкой скоростью. Он также имеет поворот панорамирования на 360 градусов и поворот наклона-90 ° ~- 40 ° для широкоугольного наблюдения. Также доступны корпуса для легкой интеграции с камерами.
Модель | BIT-PT410 |
Максимум. Грузоподъемность | 10 кг (20,05 фунта), верхняя нагрузка |
Угол вращения | Сковорода/Азимут: Непрерывный 360 °, наклон/высота: -90 ° ~ + 40 ° |
Скорость вращения | Сковорода/Азимут: 0,01 °/s-100 °/с, наклон/высота: 0,01 °/s-40 °/с |
Предустановленная точность | ± 0,1 ° |
Программируемые пресеты | 255 |
Круизный трек | 8, каждая с 32 предустановленными позициями |
Сканирование | Поддержка |
Позиция Обратная связь | Поддержка запроса положения/обратной связи через RS485 или дополнительной обратной связи в реальном времени через RS422 |
Абсолютное положение | Поддержка |
Место охраны | Поддержка с 1 предустановкой или 1 крейсерской дорожкой или 1 автоматическим сканированием |
Память сбоя питания | Поддержка, возврат в положение PT, сканирование/предустановка движения до сбоя питания |
Само-замок | Поддержка в направлении наклона, а не в направлении панорамирования |
Протокол | Пелко П/Д |
Интерфейс связи | RS485 или RS422 |
Скорость передачи | 2400/4800/9600/19200 бит/с |
Трансмиссия | Червячная передача в направлении наклона, ремень в направлении панорамирования |
Электропроводка/Интерфейс | |
Основание наклона панорамирования | Ethernet 100M с RJ45 (4 провода, сквозной),Управление RS485 P/T (2 провода),24 В переменного/постоянного тока (2 провода), GND |
Пан Наклон Верх | 100M Ethernet с RJ45 (4 провода, сквозной), RS485 P/T управление (2 провода), 12 В постоянного тока (2 провода), 24 В переменного/постоянного тока (2 провода), GND |
Общие | |
Рабочее напряжение | AC24V ± 20%, 50/60Hz или DC24V ± 10% |
Потребляемая мощность | ≤ 40 Вт |
Защита от перенапряжения освещения | Питание: 4000 В (от линии к земле: 4000 В, от линии к линии: 2000 В) Интерфейс сигнала связи: 2000 В (линия к земле: 2000 В, линия к линии: 1000 В) |
Рабочая температура | -40 ° C ~ + 65 ° C (-40 ° F ~ 149 ° F) |
Рабочая влажность | 90 ± 5% относительной влажности |
Температура хранения | -40 ° C ~ + 70 ° C (-40 ° F ~ 158 ° F) |
Уровень защиты | IP66 |
Материал | Алюминиевый сплав |
Вес | 12 кг (26,45 фунта) |
Размер (Л×В×Х) | 214 × 213 × 360 мм (8,42x8,38x14,17 дюйма) |
Единица: мм
BIT-PT410, разработанный с использованием высокоточного шагового двигателя и режима червячного/зубчатого привода, представляет собой высокоточный блок панорамирования с повторным позиционированием ± 0,1 градуса.
Да, BIT-PT410 угол поддержки/координатная обратная связь и предварительное абсолютное управление положением через «команды Пелько д удлиненные», которое включает некоторые предварительные команды для располагая управления позиционера.
Расширенные команды Pelco
Установить положение панорамирования-Установить положение наклона-Установить положение масштабирования-Установить положение фокусировки
Позиция панорамирования запроса-Позиция наклона запроса-Позиция масштабирования запроса-Позиция фокусировки запроса
Да, пожалуйста, найдите подходящий в нашей категории корпусов для фотоаппаратов или свяжитесь с нами напрямую для получения совета.
BIT-PT410 Блок наклона панорамирования имеет степень защиты IP66 для попадания воды и пыли в любую погоду.
