Классификация и применение кольца выскальзывания

Кольцо выскальзывания кольцо соединенное с центральным проводником, и кольцо соединенное с наружным слоем кабеля как защищая кольцо. Коаксиальные защищаемые кольца выскальзывания обычно использованы для того чтобы передать сигналы над 12 МХз. Поперечное сечение этого кольца выскальзывания в форме паз, которое существенно прямоугольный коаксиальный проводник. Также емкостное кольцо выскальзывания промежуточной частоты. Центральный проводник представляет собой кольцевую форму, поддерживаемую на защитном слое изолирующими прокладками. Промежуточное кольцо выскальзывания частоты собрание кольца выскальзывания используемое для того чтобы передать сигналы и энергию промежуточной частоты радиолокатора (десятков мегагерца). Этот вид кольца выскальзывания имеет более высокую частоту, и обычные кольца выскальзывания можно использовать для передачи под 12 МХз.

Низкочастотные кольца выскальзывания компоненты кольца выскальзывания которые используют сползая контакты для того чтобы передать низкочастотные сигналы и энергию. Обычно 2 вида колец выскальзывания: цилиндрическое кольцо выскальзывания и дифференциальное кольцо выскальзывания. Проводное кольцо цилиндрического кольца выскальзывания разделено в плоское кольцо и кольцо в. Материал проводящего кольца обычно изготовлен из меди, латуни, монетного серебра и золота, а щетки включают в себя палладий, золотой сплав или позолоченные проволочные щетки и медно-графитовые синтетические щетки.

Показатели электрических характеристик компонентов кольца выскальзывания являются следующими: сопротивление изоляции, контактное сопротивление, диэлектрическая прочность и перекрестные помехи. Для промежуточных контактных колец частоты, из-за высокой частоты, экранирование, согласование импеданса, шумовое напряжение и т. Д. Также следует учитывать. Что касается конструктивного проектирования, то в первую очередь необходимо обеспечить надежный контакт и непрерывное соединение всех линий. Поэтому, необходим, что имеет материал используемый для щетки хорошую электрическую проводимость, давление на кольце выскальзывания должно быть соотвествующе, эксцентриситет и трясти кольца выскальзывания небольшие, и абразивность Хороший, низкий вращающий момент трением для легкого обслуживания

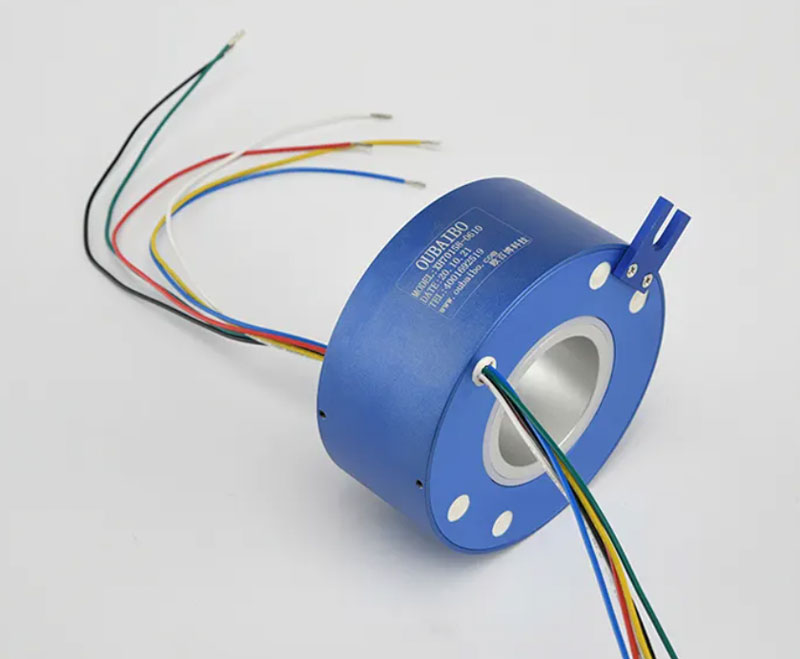

Цилиндрические типы структуры кольца выскальзывания: согласно потребностям установки, ее можно разделить в тип вала и через тип отверстия

Какие важные технические параметры должны быть обеспечены при выборе кольца выскальзывания: 1. Работая скорость во время вращения. 2 канала цепи, каналы сигнала (цепи, кольца и номера каналов все синонимичны, если петля или земля, то отдельная цепь, некоторые кольца выскальзывания могут быть использованы другими цепями, поэтому только высчитаны раз). 3. Максимальное напряжение и ток силовой цепи и сигнальной цепи. 5. Рабочая температура. 6. Уровень защиты (оба герметизируя требования)

Есть ли у проводящих контактных колец меры защиты от помех?

Ответ: Прецизионное проводное контактное кольцо представляет собой компонент с небольшим пространством и плотной проводкой. Все виды сигналов сконцентрированы в кольце выскальзывания. Из-за взаимной индуктивности и взаимного эффекта емкости между сигналами скользящая щетка и кольцевая дорожка находятся в контакте. Его нельзя экранировать везде, и соединение емкости особенно серьезно. Текущая технология, учитывая структурный дизайн кольца выскальзывания и внутренний дизайн проводки кольца выскальзывания, может совершенно избежать взаимодействия между силой и сигналом, и взаимодействия между сигналом и сигналом, и может предотвратить электромагнитное взаимодействие от снаружи к внутренности кольца выскальзывания.

Какие сигналы может кольцо выскальзывания передать:

Теперь кольцо выскальзывания может передать все популярные средства и низкочастотные сигналы, сигналы управления автобуса и так далее.

Такие как: Inter Bus, Can-Bus, Profibus, RS422, RS485, управление PLC, аналоговое видео, цифровое аудио, Gigabit Ethernet, температура, сигнал датчика веса и т. Д.

Теперь много колец выскальзывания использованы в обороне страны и военных полях, как оборудование самолета рекогносцировки, радиолокатор противовоздушной обороны, система артиллерии, антенна раннего предупреждения, испытательная система ракеты.
