Классификация камер безопасности

Существует слишком много стандартов классификации для камер видеонаблюдения. Если стандарты слишком тривиальны, а классификация слишком тонкая, многие камеры будут появляться в разных классификациях одновременно, что не способствует охвату всей системы видеонаблюдения в целом. Согласно моему собственному опыту, в сочетании со стандартами классификации лидеров отрасли, таких как Hikvision, Dahua, Uniview, Axis и т. Д., Классификация выглядит следующим образом:

01 Видео выходной сигнал

Для камер видеонаблюдения свет проходит через объектив и светит на датчик датчика изображения внутри камеры. В это время это все еще аналоговый сигнал, который преобразуется в цифровой сигнал через аналого-цифровой сигнал, обрабатывается ISP или DSP, а затем выводит видеосигнал.

Перед выходом, если цифро-аналоговое преобразование выполняется снова, то есть цифровой сигнал преобразуется в аналоговый сигнал для вывода. Этот тип камеры обычно называют аналоговой камерой. Распространенными являются аналоговые камеры стандартной четкости cvbs (в основном исключены), XVI/TVI/CVI/ AHD и другие аналоговые камеры высокой четкости.

Если прямым выходом является цифровой сигнал, он называется цифровой камерой. Например, SDI-камера-это цифровая камера, которая часто используется в видеоконференциях. В зависимости от скорости передачи SDI можно разделить на SD-SDI, HD-SDI и 3G-SDI. Как правило, камера SDI, используемая для обеспечения безопасности,-это HD-SDI или 3G-SDI.

В третьем случае, чтобы уменьшить объем передаваемых данных, цифровой сигнал кодируется и сжимается в соответствии с определенным стандартом способа (таким как H.264, H.265, H.266) и затем выводится. Эта камера является сетевой камерой.

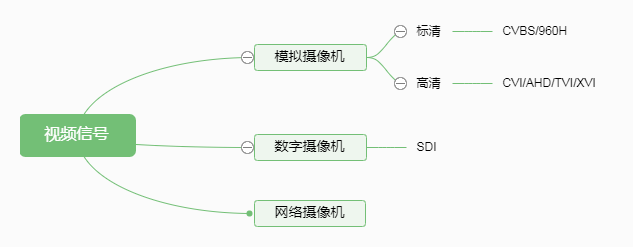

: Видеосигнал;: аналоговая камера;: цифровая камера;: IP-камера;: стандартная четкость;: высокая четкость

02 Внешний вид

По оболочке камеры ее можно разделить на болты, стволы, полусферы, шарики, PTZ и т. Д.

Так называемый болт, также называемый коробочной камерой, выглядит как коробка и может быть оснащен объективом интерфейса C/CS без дополнительного заполняющего света. Различные интерфейсы камеры, как правило, находятся сзади. При установке на открытом воздухе этой камере требуется дополнительная защитная крышка.

Трубчатая камера, как правило, относится к инфракрасной камере для дробовика, объективу, инфракрасному или белому свету, сама камера объединена вместе, внешний вид может достигать уровня защиты IP66, IP67, различные интерфейсы камеры решаются хвостовой линией сзади, обычно используется на открытом воздухе. Некоторые барабанные машины подходят для настенного монтажа или подъема, они поставляются с монтажными кронштейнами.

В некоторых условиях установки, таких как потолок не подходит для установки камер пушечного и бочкообразного типа, в это время необходимо использовать купольную камеру, чтобы облегчить потолочную или встроенную установку на потолок. Внутренняя структура камеры, функции купольной камеры и цилиндрической камеры точно такие же.

Объедините камеру, панорамирование/наклон, который управляет вращением камеры вверх и вниз, а также дополнительные заполнительные огни и т. Д., И поместите их в сферическую оболочку. Этот вид камеры обычно называют сферической камерой. В дополнение к функциям обычных камер купольная камера также поддерживает PTZ, то есть горизонтальное вращение (панорамирование), вертикальное вращение (наклон), зум объектива, фокусировку (зум) и другие функции для достижения 360-градусного всенаправленного, междугородного мониторинга без мертвого угла. Купольная камера оснащена различными монтажными кронштейнами, которые могут поддерживать настенный, потолочный или встроенный монтаж.

Если камера с функцией PTZ не имеет дополнительной сферической защитной крышки, камера размещается непосредственно на PT pan/tilt, такая камера называется pan-tilt камерой. За исключением другого внешнего вида, остальные точно такие же, как у купольной камеры. Преимущество такого внешнего вида камеры заключается в том, что ее удобно размещать на горизонтальной платформе, такой как крыша автомобиля, и различных рабочих консолях.

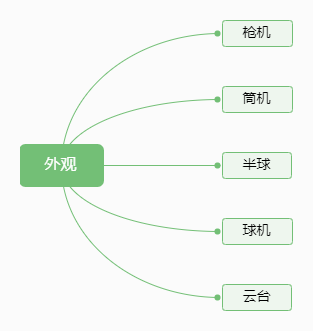

: Внешний вид;: коробка-камера;: машина Cyliner; Хи: купольная камера;: скоростная купольная камера;: панорамирование камеры

03 Пиксели/разрешение

Будь то сетевая, аналоговая или цифровая камера, ее можно классифицировать в соответствии с пикселями и разрешениями, которые она поддерживает, включая камеры стандартного разрешения сМиллионы мегапикселей и камер высокой четкости с разрешением 12 миллионов 4K. Камера общего стандартного разрешения, если она аналоговая, мы будем называть ее камерой cvbs или 960H напрямую, а не напрямую по пикселям. Если это сеть, мы прямо называем ее стандартной четкости или SD-камерой. Разрешение 720, а разрешение выше мегапикселей напрямую называется пикселями/разрешением. Например, 1 миллион, 2 миллиона, 3 миллиона, 5 миллионов, 8 миллионов, 12 миллионов, если они названы в честь разрешения, это 720P, 1080P, 4K или HD, FHD, UHD.

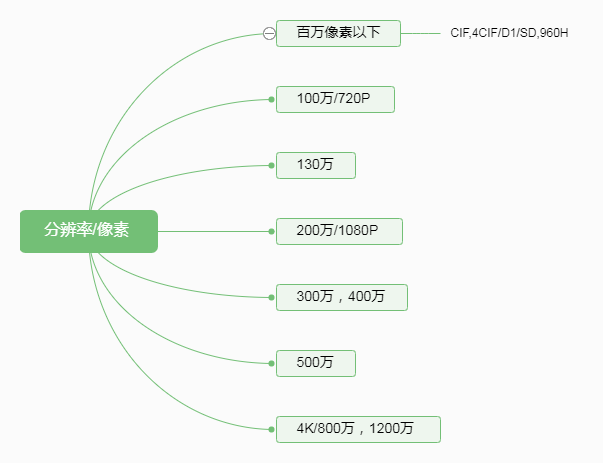

/: Разрешение/пиксель;: Ниже мегапикселей;: миллион

04 Заполняющий свет

Камера представляет собой цветное изображение в течение дня. В среде, где окружающий свет очень слабый или полностью темный ночью, для изображения необходимо использовать заполняющий свет. Конечно, некоторые камеры, такие как камеры звездного уровня, все еще могут представлять красочные видеоизображения, пока есть слабый свет. В зависимости от того, требуется ли дополнительный заполняющий свет, камеры можно разделить на инфракрасные камеры (которые можно дополнительно разделить на инфракрасное излучение 850 нм и инфракрасное излучение 940 нм), камеры заполняющего белый свет/теплый свет и полноцветные камеры звездного света.

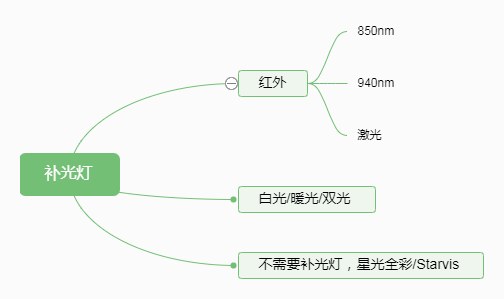

В: заполните свет;: инфракрасный;: лазер;/: Белый свет/Теплый свет/Двойной свет;

05 Специальное назначение

В некоторых случаях и средах, подверженных взрывам, таких как нефтеперерабатывающие заводы, трубопроводная передача газа, разведка нефти и газа, добыча полезных ископаемых и т. Д., А также в океанах, кораблях и других высококоррозионных средах, таких как соль, кислота и щелочь, Необходимо использовать специальные камеры, изготовленные из внешнего материала, используются для защиты от взрыва и коррозии.

06 Область применения

С развитием технологии чипов, программных технологий, сетевых технологий и т. Д. Камеры безопасности постепенно перешли из профессиональной области на обычный гражданский рынок, и все больше и больше домашних камер Wi-Fi вошли в тысячи домашних хозяйств. В зависимости от различных областей использования камеры видеонаблюдения можно разделить на профессиональные области и обычные домашние хозяйства. Обычные домашние камеры в основном поддерживают распределительную сеть Wi-Fi, TF-карту или облачное хранилище, простые функции AI (такие как обнаружение гуманоидов, голосовая сигнализация и т. Д.), Управление мобильными приложениями и т. Д.

07 Специальная сцена

Для разных сценариев и целей мониторинга нам нужно выбрать камеры с разными функциями. Например, для парковок требуются камеры распознавания номерных знаков. Что касается интеллектуального транспорта, необходимо использовать интеллектуальные транспортные камеры с такими функциями, как незаконный захват, распознавание номерных знаков и статистика транспортных потоков. Существуют также промышленные камеры, которые поддерживают распознавание машин, камеры, которые поддерживают статистику чисел и лиц, камеры для видеоконференций, тепловизионные камеры, камеры, которые поддерживают широкое динамическое/сильное подавление света, и мини/штырь для особых случаев (например, банкоматы банка). Камеры отверстия, пригодные для носки камеры для мобильных правоохранительных органов.

08 Интерфейс вывода видео

Камеры можно разделить на эти типы в соответствии с интерфейсом вывода видеосигнала.

Интерфейс bnc

В основном аналоговые камеры, такие как cvbs/960H, AHD/CVI/TVI/XVI и т. Д. Камеры SDI обычно также используют разъемы BNC для вывода цифровых сигналов.

Сетевой порт RJ45

Обычно это веб-камера.

Hdmi

Цифровые камеры, такие как камеры SDI, могут выводить видеосигналы напрямую через HDMI. Перед кодированием сетевая камера также может выводить цифровые видеосигналы напрямую через HDMI.

Последовательный порт

Видеосигналы выводятся через последовательные порты, такие как интерфейсы RS-485, 232 и TTL. Как правило, эта камера в основном используется для стыковки с другими аппаратными устройствами, такими как промышленное управление, электроснабжение, оборудование для мониторинга окружающей среды водного хозяйства, оборудование для правоохранительных органов и судебной экспертизы и т. Д.

УСБ

Камера с интерфейсом USB на самом деле является своего рода последовательной камерой, которая здесь разделена на отдельную категорию. Он предназначен для обозначения камеры, которая подключена к компьютеру через интерфейс USB и может собирать видеоизображения в компьютерном программном обеспечении. Обычно его можно использовать для функций видеочата и видеоконференций на вычислениях.R программное обеспечение.

Порт волокна

Сетевая камера с оптоволоконным интерфейсом передает видеосигналы по оптическому волокну, устраняя необходимость в дополнительных шагах по настройке волоконно-оптических приемопередатчиков.

Авиационный разъем

Этот тип камеры в основном используется в транспортных средствах. Различные кабели, такие как видео и питание, собираются вместе, образуя независимый интерфейс, который легко подключать и отключать, а также он стабилен и надежен.

09 Выстрелы

В зависимости от типа используемого объектива, количество объективов может классифицировать камеры видеонаблюдения следующим образом:

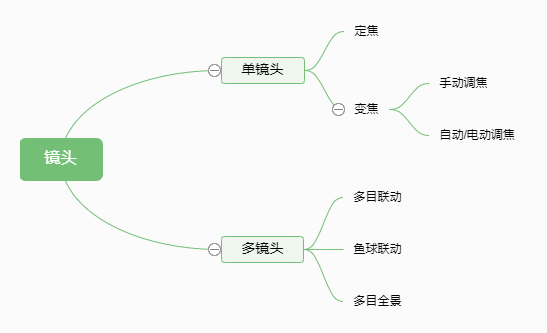

: Объектив камеры;: исправить объектив;: зум-объектив;: ручная фокусировки;/: авто/электрический фокус;: мульти-объектив; мульти-панорама: мульти-глазная связь;

Конечно, в зависимости от диафрагмы объектива его также можно разделить на объектив с фиксированной диафрагмой, объектив с ручной диафрагмой и объектив с автоматической диафрагмой. Автоматическую диафрагму можно также разделить в объектив диафрагмы привода ДК, объектив диафрагмы видео привода, объектив П-диафрагмы, объектив я-КС и так далее.

10 Передача сигнала

В соответствии с используемым методом передачи и средой передачи камеры видеонаблюдения можно разделить на передачу по коаксиальной видеолинии, передачу по витой паре, передачу по линии электропередачи, передачу по оптоволоконному кабелю, передачу WiFi, передачу 4G и т. Д.

Следует отметить, что с помощью некоторого преобразовательного передаточного оборудования, такого как коаксиальные сетевые передатчики, коаксиальные видеокабели могут использоваться для передачи сигналов сетевой камеры. Аналогичным образом, с помощью передатчиков витой пары пара из двух кабелей, закрученных в горы, также может использоваться для передачи аналоговых сигналов камеры. С помощью соответствующих передатчиков линии электропередачи сигналы сетевой камеры или аналоговые сигналы камеры могут передаваться по линии электропередачи.

11Мощность

В камерах используются различные источники питания, обычно используются AC24, DC12, DC5V и т. Д. В зависимости от различных используемых источников питания солнечная энергия или батареи, батареи 18650 и т. Д. Также могут быть настроены для питания камеры.
