Основываясь на нашем опыте, в сочетании с классификационными стандартами лидеров отрасли, таких как Hikvision, Dahua, Uniview и Axis, мы суммировали следующее:

1. Выходной сигнал видео

Для камер видеонаблюдения выходной видеосигнал-это когда свет проходит через объектив и попадает на датчик изображения внутри камеры. В настоящее время это все еще аналоговый сигнал. Он преобразуется в цифровой сигнал через аналого-цифровой сигнал, обрабатывается ISP или DSP, а затем выводится в виде видеосигнала.

Перед выводом, если она снова подвергается цифро-аналоговому преобразованию, то есть цифровой сигнал преобразуется в выход аналогового сигнала, эту камеру обычно называют аналоговой камерой. Общие из них включают cvbs аналоговые камеры стандартной четкости (в основном исключены), XVI/TVI/CVI/AHD и другие аналоговые камеры высокой четкости.

Если прямым выходом является цифровой сигнал, он называется цифровой камерой. Например, SDI-камера-это цифровая камера, которая часто используется в видеоконференцсвязи. В зависимости от скорости передачи SDI можно разделить на SD-SDI, HD-SDI и 3G-SDI. Камеры SDI обычно используются для обеспечения безопасности HD-SDI или 3G-SDI.

В третьем случае, чтобы уменьшить объем передаваемых данных, цифровой сигнал кодируется и сжимается в соответствии с определенным стандартом способа (таким как H.264, H.265, H.266) и затем выводится. Этот тип камеры называется сетевой камерой.

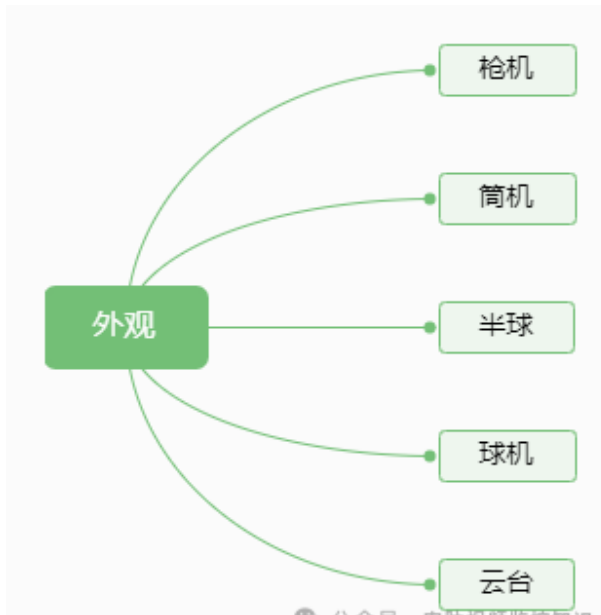

2. Внешний вид

В зависимости от корпуса камеры его можно разделить на камеру пистолета, камеру ствола, полусферические камеры, шаровую камеру, камеру панорамирования/наклона и т. Д.

Так называемая камера пистолета, также называемая коробочной камерой, выглядит как коробка, может быть оснащена объективом интерфейса C/CS, не имеет дополнительного заполняющего света, а различные интерфейсы камеры обычно находятся сзади. При установке на открытом воздухе эта камера должна быть оснащена защитной крышкой.

Камера ствола обычно относится к инфракрасной камере пушечного типа, объективу, инфракрасному или белому свету и самой камере. Внешний вид может достигать уровня защиты IP66 и IP67. Различные интерфейсы камеры подключаются через хвостовой провод на конце, и она часто используется на открытом воздухе. Подходит для настенного или подвесного монтажа. Некоторые бочкообразные камеры поставляются с монтажными кронштейнами.

Некоторые условия установки, такие как потолки, не подходят для установки камер пушечного и бочкообразного типа. В этом случае купольная камера необходима для облегчения потолочной или встроенной установки на потолке. Внутренняя структура и функции купольной камеры точно такие же, как у цилиндрической камеры.

Камера, панорамирование/наклон, который управляет вращением камеры вверх и вниз, и дополнительный заполняющий свет объединяются и помещаются в сферическую оболочку. Этот тип камеры обычно называют купольной камерой. Помимо функций обычной камеры, купольная камера также поддерживает PTZ, т. е. Горизонтальное вращение (панорамирование), вертикальное вращение (наклон), зум объектива, фокус (зум) и другие функции для достижения кругового, дальнего и безуглового мониторинга на 360 градусов. Купольная камера может быть оснащена различными монтажными кронштейнами для поддержки настенного, потолочного или встроенного монтажа.

Если камера с функцией PTZ не имеет дополнительной шаровой защитной крышки, камера размещается непосредственно на платформе PT. Этот вид камеры называется PTZ-камерой. За исключением внешнего вида, она полностью такая же, как шаровая камера. Преимуществом такого внешнего вида камеры является то, что ее легко разместить на горизонтальной платформе, например, на крыше автомобиля, различных операционных столах.

3. Пиксели/разрешение

Будь то сетевая, аналоговая или цифровая камера, ее можно классифицировать в соответствии с пикселями и разрешениями, которые она поддерживает, начиная от камер стандартной четкости с сотнями мегапикселей до камер высокой четкости с разрешением 12 миллионов 4K.

Для общих камер стандартной четкости, если они аналоговые, мы напрямую называем их камерами cvbs или 960H, не названные напрямую пикселями. Если это сетевые камеры, их напрямую называют камерами стандартного разрешения или SD-камерами. Разрешение 720, более миллиона пикселей, напрямую называется пикселями/разрешением. Например, 1 миллион, 2 миллиона, 3 миллиона, 5 миллионов, 8 миллионов, 12 миллионов. Если названо по разрешению, это 720P, 1080P, 4K или HD, FHD, UHD.

4. Свет

ТКамера создает цветные изображения в течение дня, но ей необходим заполняющий свет для получения изображений ночью, когда окружающий свет очень слабый или в полностью темной среде. Конечно, некоторые камеры, такие как камеры уровня звездного света, могут по-прежнему производить цветные видеоизображения, пока есть слабый свет. В зависимости от того, требуется ли дополнительный заполняющий свет, камеру можно разделить на инфракрасные камеры (которые можно разделить на инфракрасное излучение 850 нм и инфракрасное излучение 940 нм), камеры заполняющего белый свет/теплый свет и полноцветные камеры звездного света.

5. Специальное назначение

В некоторых случаях и средах, подверженных взрывам, таких как нефтеперерабатывающие заводы, транспортировка трубопроводного газа, разведка нефти и газа, добыча полезных ископаемых и т. Д., А также океаны, корабли и другие высококоррозионные среды, такие как соль, кислота и щелочь, камеры из специальных материалов внешнего вида необходимы для предотвращения взрыва и коррозии.

6. Сферы использования

С развитием технологии чипов, программных технологий, сетевых технологий и т. Д. Камеры безопасности постепенно перешли из профессиональных областей на общий гражданский рынок, и все больше и больше домашних камер Wi-Fi вошли в тысячи домашних хозяйств. В зависимости от различных областей использования камеры видеонаблюдения можно разделить на профессиональные области и обычное домашнее использование. Обычные домашние камеры в основном поддерживают сеть Wi-Fi, TF-карту или облачное хранилище, простые функции AI (такие как обнаружение человека, голосовая сигнализация и т. Д.), Управление приложениями для мобильных телефонов и т. Д.

7. Специальные сценарии

Нам нужно выбрать камеры с разными функциями для разных сцен и целей мониторинга. Например, для парковок нужны камеры распознавания номерных знаков. Для интеллектуального транспорта необходимы камеры с такими функциями, как незаконный захват, распознавание номерных знаков и статистика транспортных потоков. Существуют также промышленные камеры, которые поддерживают распознавание машин, камеры, которые поддерживают подсчет лиц, камеры для видеоконференций, тепловизионные камеры, камеры, которые поддерживают широкий динамический диапазон/сильное подавление света, мини-камеры/камеры-обсечки, используемые в особых случаях (например, банковские банкоматы) и носимые камеры для мобильных правоохранительных органов.

8. Интерфейс вывода видео

Камеры можно разделить на эти типы в соответствии с различными интерфейсами вывода видеосигнала.

• Интерфейс BNC
В основном используется для аналоговых камер, таких как cvbs/960H, AHD/CVI/TVI/XVI и т. Д. Камеры SDI также обычно используют разъемы BNC для вывода цифровых сигналов.

• Сетевой порт RJ45
Обычно это сетевая камера.

• HDMI
Цифровые фотокамеры, такие как камеры SDI, могут напрямую выводить видеосигналы через HDMI. Сетевые камеры также могут напрямую выводить цифровые видеосигналы через HDMI перед кодированием.

• Последовательный порт
Выводит видеосигнал через последовательный порт, такой как RS-485, 232, интерфейс TTL. Как правило, этот тип камеры используется для подключения к другим аппаратным устройствам, таким как промышленный контроль, электричество, оборудование для водного хозяйства и мониторинга окружающей среды, оборудование для сбора доказательств правоохранительных органов и т. Д.

• УСБ
Камеры с интерфейсом USB на самом деле являются типом камер с последовательным портом. Они классифицируются отдельно здесь для обозначения камер, которые подключены к компьютерам через интерфейсы USB и могут захватывать видеоизображения в компьютерном программном обеспечении. Обычно они могут использоваться для функций видеочата и видеоконференций в компьютерном программном обеспечении.

• Волоконно-оптический
Сетевые камеры, с волоконно-оптическими интерфейсами, передают видеосигналы по оптическим волокнам, устраняя необходимость в дополнительной конфигурации волоконно-оптических трансиверов.

• Авиационный разъем
Этот тип камеры в основном используется в транспортных средствах. Различные линии, такие как видео и питание, собраны вместе, чтобы сформировать независимый интерфейс, который легко подключать и отключать, стабильный и надежный.

9. Объективы

В зависимости от типа используемого объектива, количество объективов может быть использовано для классификации камер видеонаблюдения следующим образом:

Конечно, в зависимости от диафрагмы объектива его также можно разделить на объектив с фиксированной диафрагмой, объектив с ручной диафрагмой, объектив с автоматической диафрагмой. Автоматическую апертуру также можно разделить на объектив апертуры привода постоянного тока, объектив апертуры видеопривода, объектив P-диафрагмы, объектив i-CS и т. Д.

10. Передача сигнала

В соответствии с используемым методом передачи и средой передачи камеры видеонаблюдения можно разделить на передачу по коаксиальной видеолинии, передачу по витой паре, передачу по линии электропередачи, передачу по оптоволоконному кабелю, передачу WiFi, передачу 4G и т. Д.

Следует отметить, что с помощью некоторого преобразования tranSmission оборудование, такое как коаксиальный сетевой передатчик, коаксиальный видеокабель может использоваться для передачи сигнала сетевой камеры. Аналогично, с помощью передатчика витой пары пара из 2 витых проводов может использоваться для передачи сигнала аналоговой камеры. С помощью соответствующего передатчика линии питания сигнал сетевой камеры или аналоговый сигнал камеры может передаваться через линию питания.

11. Питание

В камерах используются различные источники питания, обычно используются AC24, DC12, DC5V и т. Д. В зависимости от различных используемых источников питания вы также можете настроить солнечную энергию или батареи, батареи 18650 и т. Д. Для питания камеры.
