Какова функция каждого провода в 8-жильном проводе сетевого кабеля в системе видеонаблюдения?

Когда многие друзья подключают сетевой кабель, они обычно не знают восемь медных проводов в сетевом кабеле, какие из них обеспечивают нормальную передачу сети? Первое, что нужно знать, это общее назначение восьми медных проводов. Чтобы уменьшить взаимные помехи электромагнитных сигналов, восемь медных проводов скручены вместе с определенной плотностью. Таким образом, при передаче электрических сигналов радиоволны, излучаемые друг от друга, компенсируют друг друга, эффективно устраняя помехи. Название витая пара также происходит от этой структуры.

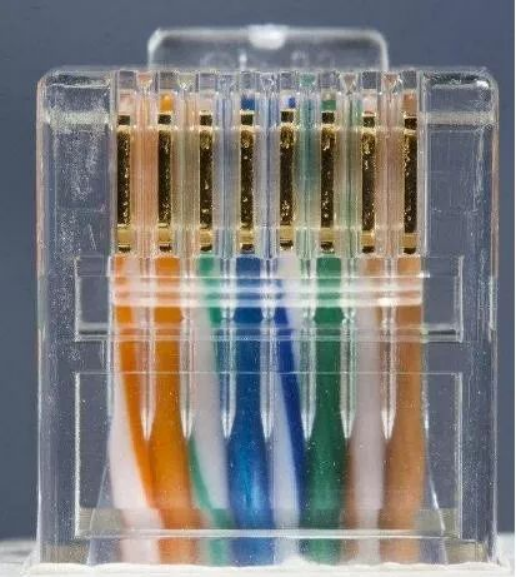

Самое раннее применение витой пары использовалось для передачи телефонных сигналов, а затем оно постепенно было внедрено в передачу цифровых сигналов. В настоящее время широко используются витая пара категории 5e и витая пара категории 6. Максимальная пропускная способность может достигать 1000 Мбит/с. Единственным недостатком витой пары является то, что расстояние передачи короткое, которое может достигать только 100 метров. Вообще, категории 5 над кабелями витой пары категории 5 нужно использовать 4 пары проводов, т. е., 8 проводов с сердечником. Ниже 100 м обычно используйте 1, 2, 3, 6, четыре провода. Основная линия (стандарт 568B): последовательность линий на обоих концах одинакова, и последовательность линий: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Обратная линия (568A): один конец-это последовательность линий положительной линии, а другой конец: зелено-белый, зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Первое нажатие для мониторинга: последовательность линий 568A не требуется для запоминания, одна больше не использует эту последовательность линий, а когда используется другая, просто поменяйте местами 13 и 26 на основе B.

В частности, зачем использовать четыре провода 1236, тогда вам нужно знать, какова функция каждого ядра: 1 выходные данные ( ) 2 выходных данных (-) 3 входных данных ( ) 4 зарезервированы для использования телефона 5 зарезервированы для телефона Использование 6 для ввода данных (-) 7 Зарезервировано для использования телефона 8 Зарезервировано для использования телефона Можно видеть, что, хотя витая пара имеет 8 проводов с сердечником, только 4 из них фактически используются в широко используемой в настоящее время сети 100M. Корни, а именно 1-й, 2-й, 3-й и 6-й, играют роль приема и отправки сигналов соответственно. 4, 5, 7 и 8 являются двусторонними линиями, зарезервированными для использования. Однако, когда сеть работает выше 100M, обычно используются все восемь ядер. Например, для кабелей категории 6 и категории 6 необходимо использовать не только 1 3 2 6, но и восемь ядер, иначе работа сети будет нестабильной. Зачистив сетевой кабель, мы можем обнаружить, что плотность намотки четырех пар витых пар не одинакова. Оранжевая и зеленая пары, используемые для передачи данных, имеют значительно больше витков, чем коричневая и синяя пары, используемые для заземления и других общественных целей, поэтому рекомендуется, когда вы обычно делаете перемычки, расположить их строго в порядке 568B.

Я часто слышу, как люди говорят: «Мне нравится делать линии в том порядке, к которому я привык, можно ли это использовать?» Вы можете использовать это дома небрежно, но если вы находитесь в проекте, вы должны быть строже и следовать порядку линий. В противном случае роль витой пары будет утрачена. Затухание при передаче данных серьезное, а расстояние передачи значительно уменьшается. Здесь мы хотим подчеркнуть, что если вы настаиваете на расположении последовательности проводов в соответствии с вашими собственными привычками, вы должны поместить два ядра 1 и 3 на пару витых пар, а два ядра 2 и 6 на пару витых пар.
