Как отличить функции экранированных сетевых кабелей, витой пары кабелей и сетевых кабелей Super Type 5 с двойным экраном?

Сетевой кабель, как часть проектирования и строительства интегрированной проводки, является основной средой большинства систем передачи информации. Его важность является очевидной. В этой статье будет проанализирована основная роль экранированного сетевого кабеля. Что такое витая пара? Что такое STP, SFTP, UTP, FTP и ASTP соответственно? Сетевой кабель Super 5 с двойным экраном чего? Что такое одноэкранированный сетевой кабель Super Class 5? В чем разница между кабелем с двумя экранами и неэкранированным кабелем? Как отличить суперкласс на пять линий? Как отличить супер шесть линий?

1. Какова основная функция экранированного сетевого кабеля?

Экранированные сетевые кабели используются в средах с сильными помехами. Помехи вызовут прерывистую или даже прерванную передачу сигнала. И экранированные кабели могут быть очень хорошей устойчивостью к помехам, поддерживать нормальную передачу и иметь хорошие характеристики секретности, экранирующая структура для уменьшения взаимных помех между кабелями имеет врожденное преимущество, экранируя электромагнитный сигнал внешнего мира, Не только может блокировать электромагнитную утечку самого провода, но и не влияет на работу другого кабеля, может предотвратить прослушивание информации.

В экранированный сетевой кабель, есть медный провод, то есть кабель заземления. Вы можете использовать экранированную розетку RJ45, и один конец выхлопной трубы заземляется во время использования. Провод заземления лучше экранирует внешние сигналы. Экранированные сетевые кабели должны быть хорошо заземлены и экранированы, чтобы уменьшить влияние сильных помех на сетевые сигналы. Не используйте экранированные сетевые кабели при необходимости, поскольку экранированные сетевые кабели имеют высокие требования к проводке. Экранированные сетевые кабели должны быть хорошо заземлены и экранированы компонентами системы. Если заземление не очень хорошее, то эффект будет очень плохим.

Если заземление неправильное, сопротивление заземления слишком велико или неравномерный потенциал заземления вызовет шум заземления, а именно генерирует разность электрических потенциалов при двух часах в канале передачи, так что металлический экранирующий слой тока помех, экранирующий слой образуется одним из самых больших источников помех, Требования к проводке экранированного кабеля более строгие, все детали необходимы с экранирующими характеристиками, и для этого нужна хорошая система заземления. В реальной конструкции трудно быть идеально заземленным. В результате сам экранирующий слой становится крупнейшим источником помех, а производительность может быть даже хуже, чем у неэкранированной витой пары.

2. Что такое витая пара? Почему твисти?

(1) Витая пара: в качестве среды передачи она состоит из двух тонких медных проводов, обернутых изолирующим материалом в определенном соотношении.

(2) Почему вы хотите намотать два кабеля витой пары: потому что взаимная намотка изменяет исходные электрические характеристики кабеля, что может не только уменьшить их собственные перекрестные помехи, но и предотвратить помехи других сигналов на кабель в наибольшей степени.

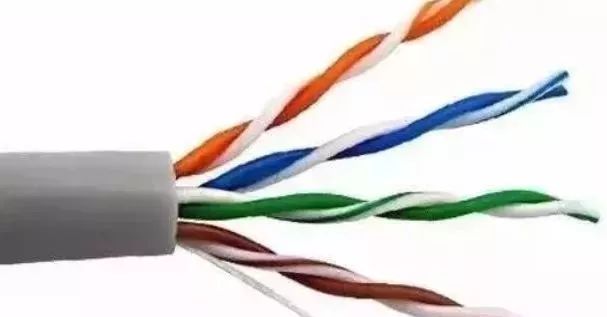

На рисунке показаны супер пять типов витых пар, состоящих из четырех пар переплетающихся проводов, всего восемь проводов. Витая пара-это своего рода среда передачи, наиболее часто используемая в комплексной электропроводке. Это своего рода общий распределительный провод, изготовленный путем скручивания двух взаимно изолированных проводов вместе в соответствии с определенными спецификациями. Он относится к средству передачи информационно-коммуникационной сети.

Выделяются STP, SFTP, UTP, FTP и ASTP.

STP: Независимо экранированные провода витой пары. Слой алюминиевой фольги добавлен снаружи проводов с сердечником. Каждая пара проводов имеет экранирующий слой из алюминиевой фольги для уменьшения затухания сигнала. Существует также металлический плетеный защитный слой для каждых четырех пар проволочного склеивания, который достиг структурного стандарта семи типов сети.Ork кабели. Подходит для высокоскоростной сети и передачи с высоким уровнем безопасности, может поддерживать будущие обновления приложений, может унифицировать кабельную платформу, одновременную передачу нескольких медиаданных.

SFTP: кабель витой пары с двойным экраном. Плетеная сетка добавлена на основе алюминиевой фольги STP. Обычно, заплетенная сетка сделана из алюминиевого провода магния и залуживанной медной сетки. Его преимущество заключается в эффективном снижении магнитного поля окружающей среды, помех сигнала, низкой степени затухания внутреннего сигнала. Слабость-это мягкий секс, плохой и дорогой, этот вид обеспечивает провод защиты от помех и высококонфиденциальную передачу, в профессиональном проекте проводки в применимых особых условиях.

UTP: неэкранированный кабель витой пары является наиболее широко используемым проводом кабельной системы на общем рынке. Он используется для обычных сетевых приложений с полосой пропускания менее 250 МГц и без особых требований к производительности. Общая производительность соответствует требованиям, цена низкая, а строительство и обслуживание удобны. Однако максимальную производительность этого типа поддерживает только кабельная система с шестью типами сетевых кабелей.

FTP: это витая пара, экранированная алюминиевой фольгой. Он обладает такими преимуществами, как большая полоса пропускания, определенная защита от помех, пониженное затухание сигнала, низкое восстановление дыма, отсутствие галогенов и защита окружающей среды.

ASTP: то есть бронированный двухниточный экранированный сетевой кабель (кабель) представляет собой специальный сетевой кабель с двойным экранированием. На основании вышеуказанной двух-защищенной линии, наружный слой стальной ленты арморинг слой. При использовании, оба конца стальной ленты арморинг слоя заземлены, и один конец самого внутреннего защищаемого слоя заземлен. В ДОБАВЛЕНИИ К эффекту провода с двойным экраном прочность выше, что может использоваться для систем проводки с частыми повреждениями грызунами или требованиями к взрывозащищенным. Как правило, экранированный провод дороже, чем неэкранированный провод по стоимости и установке, а характеристики изгиба немного хуже. Но он подходит для какой-то особой среды и проводки системы экрана. Мы можем понять их собственную ситуацию после разумного выбора, оптимизировать стоимость и эффект подключения.

Что такое одноэкранированный сетевой кабель Super Class 5?

Вся система-это все защитное оборудование, включая сетевые кабели, модули, кристаллы и т. Д. По сравнению с супер пятью неэкранированными сетевыми кабелями, в дополнение к витым проводам и канатам наполнителя, внешний слой обернут алюминиевой фольгой, которая может уменьшить радиацию. Если электромагнитное излучение сильное, а требования к передаче данных строгие, сетевой кабель суперкласса 5 с одним экраном является надежным.

Что такое сетевой кабель super 5 с двойным экраном?

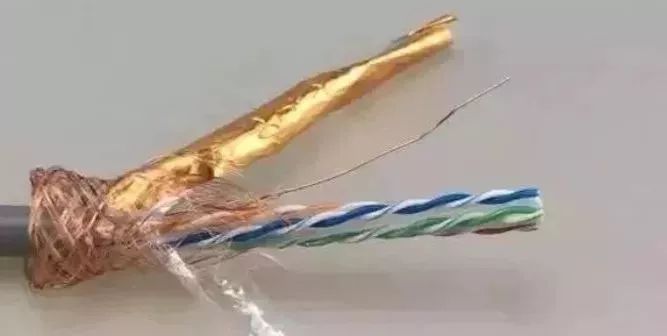

Сетевой кабель с двойным экраном обернут слоем алюминиевой фольги вокруг витой пары и имеет слой металлической оплетенной сетки, которая подходит для высокоскоростных сетей и передачи с высоким уровнем безопасности для уменьшения излучения. Защищая провод соответствующий для области применения сигнала волны хорды высокочастотного сигнала и проводки между концом руководства связи потребителя и рамкой распределения жилой интегрированной системы проводки.

В чем разница между кабелем с двумя экранами и неэкранированным кабелем?

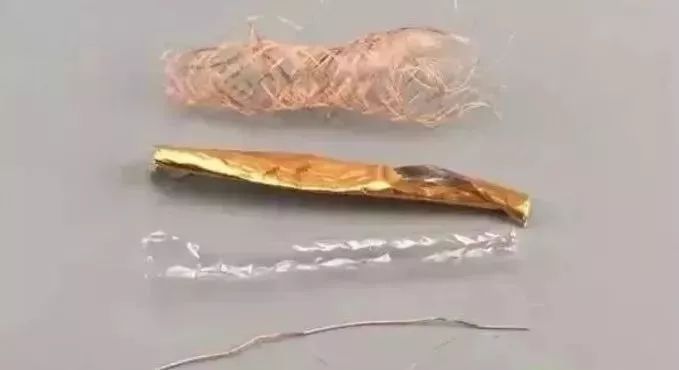

Экранированный сетевой кабель относится к сетевому кабелю с экранирующим слоем внутри, а экранирующий слой относится к алюминиевой фольге и тканой сетке. Экран кабеля с одним экраном представляет собой только слой бумаги из алюминиевой фольги, кабель с двойным экраном за пределами пары проводов, обернутый слоем алюминиевой фольги, а слой металлической сетки, кабель с двойным экраном и экранированный кабель соответствуют условиям окружающей среды использование различных отличить, Двойной экранированный кабель в основном с сильными помехами, экранированный кабель используется в обычной повседневной сетевой среде.

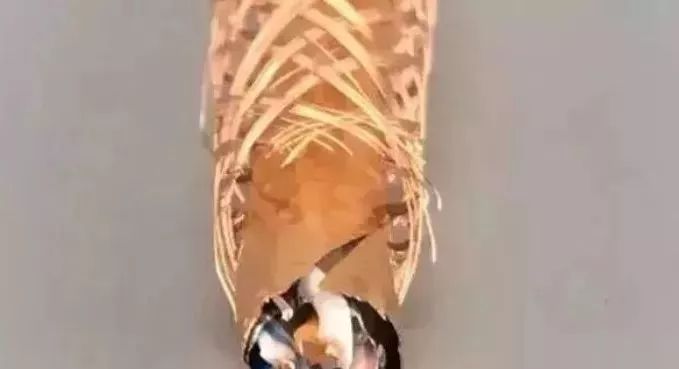

(1) Двойное экранирование: сетевой кабель и неэкранированный сетевой кабель очень легко отличить друг от друга с точки зрения внутренней структуры. Сетевой кабель с двойным экраном имеет слой металлической защитной сетки и слой алюминиевой фольги внутри. Сетевой кабель с двойным экраном также известен как поясная сетка с двойным экраном.Рабочий кабель. Неэкранированный сетевой кабель имеет только четыре пары сетевых кабелей.

(2) кабель: внутренние пары проводов плотно намотаны друг на друга против часовой стрелки, что помогает уменьшить внутренние перекрестные помехи и внешние помехи. В обычной сетевой среде слабые электромагнитные помехи не влияют на неэкранированный сетевой кабель, а сердечник внутри сетевого кабеля намотан парами. Длина скручивания сетевого кабеля-это длина пары кабелей витой пары. Это длина скручивания, показывающая, насколько близко намотана каждая пара кабелей.

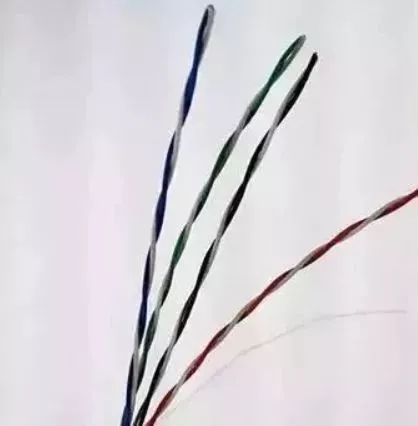

Каждая пара кабелей внутри сетевого кабеля скручена против часовой стрелки, и расстояние скручивания каждой пары разное. Эта взаимная намотка изменяет исходные электронные характеристики кабеля, которые могут противостоять некоторым внешним электромагнитным помехам и уменьшать проблему перекрестных помех, вызванную его собственным сигналом.

Когда существует проводка, сильные помехи повлияют на эффект передачи по сети, серьезные могут привести к прерыванию сигнала передачи, среде проводки высоковольтных линий электропередачи или оптимизации аудиооборудования, нестабильное явление сигнала передачи по сети более очевидно, например, в такой ситуации будут использоваться двойные кабели для защиты сигнала помех, Для поддержания нормального сигнала передачи сети.

(3) кабели с двойным экранированием: в процессе проводки сложнее, чем экранированный кабель, требуется система проводки, все детали необходимы с экранирующим характеристиками и должны иметь хорошую систему заземления, если земля плохая, сделайте экран источниками помех, В самой большой производительности может даже вернуть не равный не экранированный кабель витой пары, поэтому экранированный кабель используется при необходимости.

Откуда вы знаете суперкласс из пяти линий?

1. Проверить

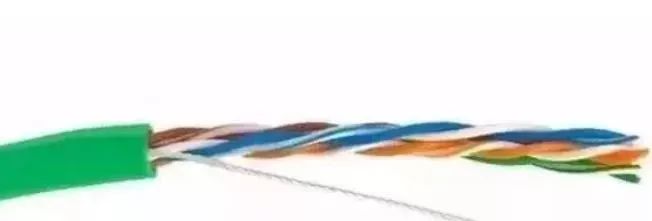

(1) CAT 5e печатается на корпусе резьбы более пяти категорий.

(2) В коже четыре пары витых пар: синий, синий и белый, оранжевый и белый, зеленый и белый, коричневый и белый.

(3) Существует также веревка (флокулент), называемая растяжимой веревкой, которая используется для повышения прочности кабеля и витой пары в онлайн-оболочке внутреннего сетевого кабеля.

2. Определить

Сетевые кабели Super 5 подразделяются на неэкранированные и экранированные сетевые кабели. Различия заключаются в следующем: экранированные сетевые кабели делятся на одиночные экранированные сетевые кабели (обернутые витой парой со слоем алюминиевой фольги) и двойные экранированные сетевые кабели (на основе алюминиевой фольги со слоем сети). Экранированные сетевые кабели могут эффективно предотвращать помехи электромагнитного излучения от других мощных проводов и мощных источников питания, значительно снижать частоту ошибок при передаче сигнала и играть роль экранирования помех.

3. Классификация

Материалы супер пять сетевых кабелей делятся на различные бескислородной меди, бронзы, алюминия с медным покрытием, серебра с медным покрытием, четырех железа и четырех алюминия и т. Д. Четыре железа четыре алюминия является одним из худших качества. Алюминий покрытый медью и алюминий покрытый медью будут сгореть немедленно когда они встречают огонь. После горения они сразу же сломаются. Бронза также известна как медь с медным покрытием, а внешний слой обернут слоем бескислородной меди. Бескислородная медь-это настоящая бескислородная медь, независимо от того, сколько слоев поцарапала поверхность, и цвет медного сердечника не изменится.

На самом деле, есть 4 пары кабелей витой пары, наполняющая веревка и внешняя оболочка. На открытом воздухе больше чем крытый слой ПЭ водоустойчивый наружный, который главным образом играет роль водоустойчивого и влагостойкого. Срок службы кабеля Super 5 составляет около 10 лет.

Как отличить супер шесть линий?

1. Посмотрите на структуру

Поперечный каркас, шесть видов проводов, по сравнению с супер пятью видами проводов в середине изолирующего поперечного каркаса, сетевой кабель четыре пары витых пар-plaCed в четырех канавках, такая структура может улучшить характеристики баланса кабеля, по сравнению с пятью видами проволоки, шесть видов проволоки производительность быстрее и лучше.

2. Внешний вид

Тело 6 типа провода напечатано с логотипом КАТ 6, пока тело супер 5 типа провода напечатано с КАТ 5. Сверх того, медное ядр 6 типа провода толще и больше чем это из 5 тип провода.

3. Производительность

Важное различие между категорией 6 и супер категорией 5 заключается в том, что она улучшает производительность с точки зрения перекрестных помех, а также возвратных потерь. Фактически, самая большая разница между категорией 5 и супер категорией 5 заключается в том, что линия супер категории 5 имеет большее улучшение производительности, линия категории 5 не имеет тягового шнура.
