Выбор фокусного расстояние объектива для камер видеонаблюдения

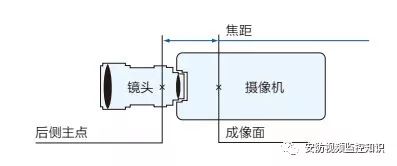

Фокусное расстояние

Расстояние от главной точки на задней части линзы до оптической оси плоскости изображения является фокусным расстоянием. Чем меньше значение, тем шире дальность съемки (более широкий угол обзора).

Focal Length

: Задняя основная точка: Объектив: Фокусное расстояние: Камера осуществляет: Поверхность изображения

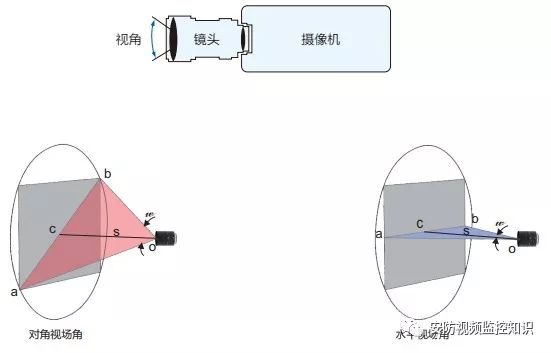

Перспектива

Когда один и тот же объектив установлен на камерах с разными характеристиками, угол обзора также изменится, поэтому в приведенной выше таблице показаны эталонные значения углов обзора камер с одинаковым размером объектива.

Visual Angle

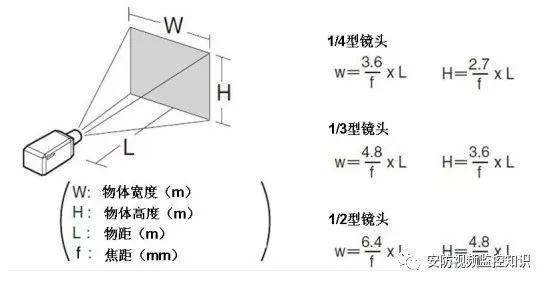

Высота объекта, ширина, расстояние до объекта и фокусное расстояние

Object Height

Справочные данные

Взяв в качестве примера объектив с 1/3 целевой поверхности, угол обзора объектива 2,8 мм составляет около 90 градусов, а расстояние обзора составляет 6-8 метров. Угол обзора объектива 3,6 мм составляет около 80 градусов, а расстояние обзора составляет около 8-10 метров. 6-миллиметровый объектив имеет угол обзора около 60 градусов и визуальное расстояние около 12-15 метров. Объектив 8 мм имеет угол обзора около 45 градусов и визуальное расстояние около 16-20 метров. Угол обзора 12-миллиметрового объектива составляет около 25 градусов, а визуальное расстояние составляет около 20-25 метров. Угол обзора объектива 16 мм составляет около 22 градусов, а расстояние обзора составляет около 25-30 метров. 25-миллиметровый объектив имеет угол обзора около 15 градусов и визуальное расстояние около 35-50 метров.
