Резюме общих расстояний передачи кабеля

Введение в типы кабелей видеонаблюдения:

Согласно материалу, есть SYV и SYWV. Физическая структура материала изоляционного слоя отличается. SYV-это твердый полиэтиленовый кабель; SYWV-кабель из высокофизической пены. Производительность передачи физического кабеля из вспененного материала лучше, чем у полиэтилена. (S-коаксиальный кабель Y-полиэтилен V-поливинилхлорид W-стабилизированный полиэтилен)

По импедансу его можно разделить на SYV 50-XX SYV 75-XX SYV-100 XX...XX представляет собой внешний диаметр изоляционного слоя.

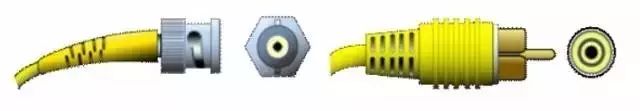

1. композитный видеосигнал: общий разъем-BNC, RCA (головка лотоса)

75 представляет сопротивление, а следующие 3 и 5 представляют его внешний диаметр изоляции (3 мм/5 мм).

Точки видео линии:

75-3 дальность передачи составляет около 200 метров;

75-5 дальность передачи составляет около 500 метров;

Расстояние передачи 75-7 скоростей составляет около 500-800 метров);

Расстояние передачи скорости 75-9 составляет около 1000 --- 1500 метров;

Расстояние передачи скорости 75-12 составляет около 2000 ---- 3500 метров.

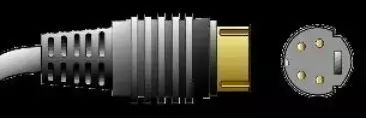

2. S-терминал (или Y/C)

Его научное название называется «двухкомпонентный видеоинтерфейс», широко известный как терминал S, а расстояние передачи составляет 15 метров.

Спецификация соединения S-Video-это спецификация, разработанная японцами. S относится к «ОТДЕЛЬНОМ», который разделяет выход яркости и цветности, избегая взаимных помех яркости и цветности при выводе смешанных видеосигналов. Интерфейс S на самом деле представляет собой пятиядерный интерфейс, который состоит из пяти ядер, в том числе двух сигналов яркости, двух сигналов цветности видео и одного общего экранированного заземляющего провода.

По сравнению с интерфейсом AV, поскольку он больше не выполняет смешанную передачу Y/C, нет необходимости в ярком разделении цветов и декодировании, а использование независимых каналов передачи в значительной степени позволяет избежать перекрестных помех сигнала в видеооборудовании. Искажение изображения значительно улучшает четкость изображения. Однако S-Video по-прежнему необходимо смешать два сигнала разности цветов (Cr Cb) в один сигнал цветности C, передать его, а затем декодировать его в Cb и Cr в устройстве отображения для обработки, что все равно приведет к некоторой потере сигнала. Искажения (небольшие, но все же обнаруживаемые при тестировании в суровых условиях вещательного видеооборудования). Кроме того, пропускная способность сигнала цветности также ограничена из-за смешивания Cr и Cb, поэтому, хотя S-Video уже относительно хорош, он все еще далек от совершенства. Хотя S-Video не самый лучший, учитывая другие факторы, такие как текущие рыночные условия и общая стоимость, он по-прежнему является одним из наиболее часто используемых видеоинтерфейсов.

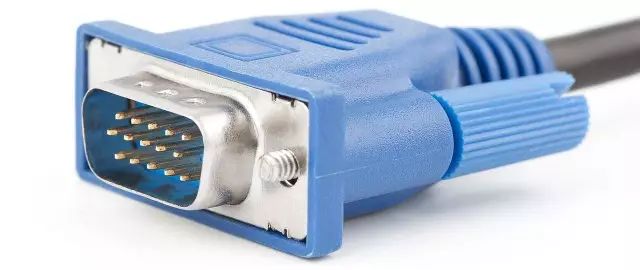

3. Сигнал VGA

VGA (Video Graphics Array)-это стандарт передачи видео, введенный IBM с PS/2 в 1987 году. Он имеет преимущества высокого разрешения, высокой скорости отображения и насыщенных цветов. Он широко используется в области цветных дисплеев. Его легко ослабить, расстояние передачи короткое, и он восприимчив к помехам. Дальность передачи 3 4/6VGA составляет 15-30 м.

4. компонентное видео (сигнал RGBHV)

Интерфейс разницы в цвете основан на интерфейсе S, а разница в синем (b) и красная разница (r) в сигнале хроминанса (C) отправляются отдельно, а разрешение может достигать более 600 строк. Он обычно использует YPbPr и YCbCr два вида знаков, первый представляет собой выход разнице в цвете прогрессивной развертки, последний представляет выход разнице в цвете развертки чередованием. В настоящее время многие телевизионные продукты полагаются на вход разницы в цвете для улучшения качества входного сигнала, и через интерфейс разницы в цвете можно вводить различные уровни сигналов, от самого базового 480i до 480p с сканированием множителя, даже 720p, 1080i, И т. д. Единственный способ передать сигнал на телевизор-через компонентный вход. Расстояние передачи 75-2RGB составляет 30-50 м, а расстояние передачи 75-3RGB составляет 50-70 м.

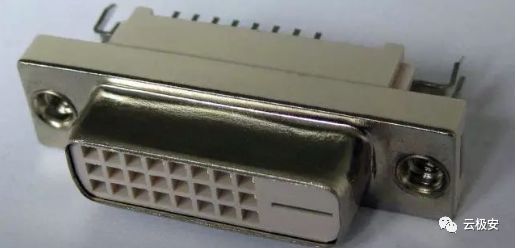

5. ДВИ

DVI-A (аналоговый, аналоговый) интерфейс: этот интерфейс на самом деле является деформацией интерфейса VGA. Раньше он использовался на некоторых ЭЛТ-мониторах высокого класса, но теперь он в основном исключен. Мы часто говорим, что «поддельный интерфейс DVI» относится к DVI-A, потому что он по-прежнему передает аналоговые сигналы, а не цифровые сигналы, которые отражают преимущества технологии DVI.

DVI-D (Цифровой) интерфейс: DVI-D-это настоящий интерфейс цифрового сигнала, который более продвинутый, чем DVI-A; однако интерфейс DVI-D также имеет недостатки, то есть пользователи не могут использовать интерфейс. Совместим со старомодными ЭЛТ-мониторами, если случится так, что на ЖК-мониторе есть только интерфейс D-Sub, то пользователь будет только тупо уставиться.

DVI-I (Интегрированный) интерфейс: это гибридный интерфейс, который объединяет DVI-A и DVI-D. Он совместим как с DVI-D, так и с DVI-A (его также можно преобразовать для подключения к D-Sub), который в настоящее время является наиболее совместимым интерфейсом DVI.

Вообще говоря, при передаче видеосигналов ниже 1600 × 1200 при 60 Гц нет очевидной разницы между одноканальным DVI и двухканальным DVI. Если ваш монитор поддерживает разрешение Full HD (1920 × 1080) или выше, не выбирайте одноканальный кабель для передачи данных DVI. DVI-D может принимать только цифровые сигналы; DVI-I может принимать цифровые сигналы и аналоговые сигналы одновременно, а расстояние передачи короткое, 7-15 м.

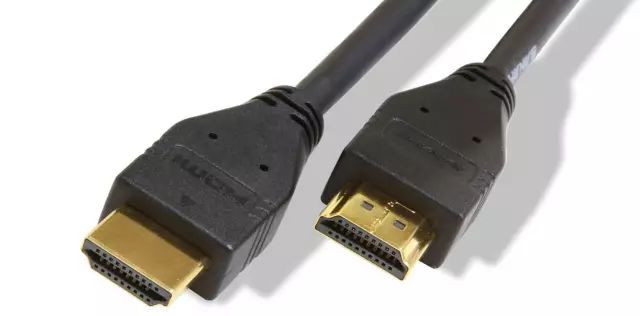

6. HDMI

Он использует тот же базовый протокол, что и цифровой сигнал DVI, поэтому он также может быть заменен сигналом DVI через адаптер и совместим с сигналом DVI. Более мощный, чем интерфейс DVI, HDMI позволяет передавать высококачественные аудиосигналы через кабели HDMI при разработке протокола связи. Бесшовное соединение снижает проблемы с подключением и делает HDMI более широко совместимым. Он поддерживает скорость передачи данных 5 Гбит/с и может передавать на расстояние до 15 метров.

По сравнению с DVI, HDMI может передавать цифровые аудиосигналы и добавляет поддержку HDCP, обеспечивая при этом лучшую дополнительную функцию DDC. HDMI поддерживает скорость передачи данных 5 Гбит/с и может передавать до 15 метров, чего достаточно для обработки видео 1080p и 8-канального аудиосигнала. А поскольку для видео 1080p и 8-канального аудиосигнала требуется менее 4 ГБ/с, HDMI имеет много места. Это позволяет подключать DVD-плеер, ресивер и PRR отдельно с помощью одного кабеля. Кроме того, HDMI поддерживает EDID и DDC2B, поэтому устройство с HDMI имеет характеристики «подключи и работай», а «согласование» будет автоматически выполняться между источником сигнала и устройством отображения, и наиболее подходящий видео/аудио формат будет автоматически выбран.

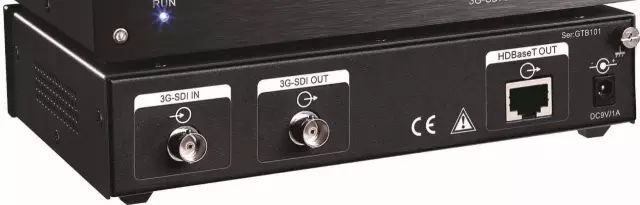

7. ИПД

SDI (последовательный цифровой интерфейс)-«цифровой компонентный последовательный интерфейс». Тогда HD-SDI-это последовательный интерфейс цифровых компонентов высокой четкости. HD-SDI-это несжатая радио-и телевизионная камера высокой четкости в реальном времени, которая является еще одним технологическим достижением в области мониторинга безопасности, обеспечивая источники изображения высокой четкости для центров мониторинга.

Общие управляющие сигналы, RS232, RS422, RS485, IR, CR-NET (управляющий сигнал CREATOR)

Скорость передачи RS232 низкая. Во время асинхронной передачи скорость передачи составляет 20 Кбит/с. Интерфейс использует сигнальную линию и линию возврата сигнала, чтобы сформировать общую форму передачи на землю. Эта общая передача на землю подвержена синфазным помехам, поэтому она устойчива к шумным помехам, слабая. Дальность передачи составляет от 15 до 20 метров. При использовании кабеля связи 150 пФ/м максимальное расстояние связи составляет 15 м; если емкость на метр кабеля уменьшена, расстояние связи можно увеличить. Еще одна причина короткого расстояния передачи заключается в том, что RS-232-это несимметричная передача сигнала, и есть такие проблемы, как общий шум заземления и неспособность подавить синфазные помехи, sO обычно используется для связи в пределах 20 м.

RS-422-это передача в дифференциальном режиме с сильной защитой от помех, может передавать 1200 метров, а максимальная скорость передачи составляет 10 Мбит/с. Длина сбалансированной витой пары обратно пропорциональна скорости передачи, а максимальное расстояние передачи может быть достигнуто только тогда, когда скорость ниже 100 кбит/с. Наиболее высокие скорости передачи получаются только на очень коротких расстояниях. Как правило, максимальная скорость передачи, которую можно получить на линии витой пары длиной 100 метров, составляет всего 1 Мбит/с.

Максимальное расстояние связи RS-485 составляет около 1219 метров, а максимальная скорость передачи данных составляет 10 Мбит/с. RS-485 Интерфейс использует комбинацию сбалансированного драйвера и дифференциального приемника, а способность защиты от помех в синфазном режиме улучшена, то есть защита от помех хорошая.

ИК-инфракрасный (инфракрасный порт центрального управления CREATOR) дальность передачи 150 метров.

CR-NET (Управляющий сигнал CREATOR) Дальность передачи 800 метров.
